45號鋼淬火是鋼的熱處理過程中最常見的一種工藝，淬火能夠讓金屬表面的硬度等性能等到提高，下面海拓機電帶大家一起來了解一下45號鋼淬火的淬火熱處理工藝，感興趣的朋友一起進來看看吧。

  1.1 預備熱處理

  45號鋼鍛軋件通常情況下不進行退火處理，其原因有二：

  一是，退火時間如果過長，很容易產(chǎn)生鐵素體集聚，導致組織不均勻現(xiàn)象;.

  二是，因為45號鋼鍛軋件作退火處理周期較長，導致生產(chǎn)效率較低。45號鋼預備熱處理一般采用高溫回火與正火。45號鋼鍛軋件通�？刂圃�724℃以內，這樣不但不產(chǎn)生結晶過程，同時能夠降低其內應力，硬度大大降低，易于下一步的切削加工工藝

  1.2 低溫球化退火

  低溫球化退火是把工件加熱到共析轉變溫度Acl以下進行保溫，然后緩冷冷卻，從而獲得球化組織的熱處理方法，5號鋼鍛軋件的溫度在接近724℃時，要進行長時間保溫階段，這樣片狀球光體就會發(fā)生轉變，成為球狀珠光體，其硬度在145HB之內，其強韌性較好，為冷擠壓奠定了基礎。

  1.3.淬火

  45號鋼的淬火就是將鋼加熱到Ac3(亞共析鋼)或Ac1(過共析鋼)以上溫度，經(jīng)過保溫后置人各種不同的冷卻介質中(V冷應大于V臨)，以獲得馬氏體組織。由于45號鋼的奧氏體穩(wěn)定性相對較差，因此為獲得高硬度的馬氏體組織需要對其加熱后快速進行淬火冷卻。45號鋼具有良好的導熱性，在淬火時，可以直接人爐，不需要預熱，根據(jù)工件的相關技術要求來選擇溫度的高低，一般加熱溫度控制在860℃一820℃之間。

  1.4臨界溫度淬火

  大量實驗表明，45號鋼處于780℃臨界溫度進行淬火時，能夠獲取極細小的奧氏體晶粒，使其韌性大大提高，同時也顯著降低了裂紋敏感性。一些截面尺寸相差懸殊的工件，在淬火時容易產(chǎn)生裂紋，而對其進行臨界溫度淬火處理時，可以大大降低產(chǎn)生裂紋的概率。

  1.5高頻淬火

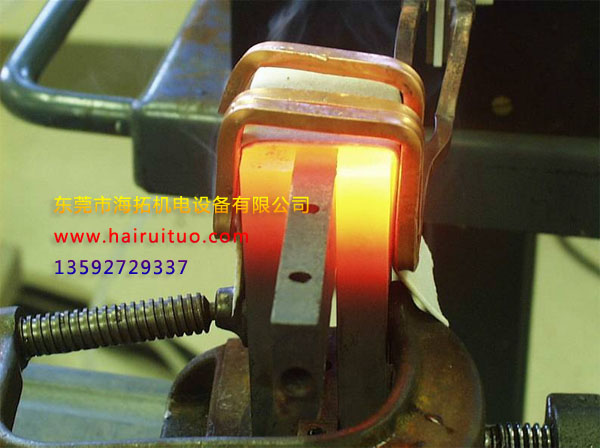

  高頻淬火是通過感應加熱設備，對工件進行感應加熱，迅速加熱零件表面，然后迅速淬火的一種金屬熱處理方法。高頻加熱速度控制范圍在200—1 000℃，s之間時，其臨界溫度也對應升高，因此，故45號鋼鍛件的淬火加熱溫度在880。920℃之間，一般較其他類型的鋼高大約80——1000℃有時更高一些。這樣45號鋼在高頻淬火被加熱的速度很快，其組織細小，應力增加，能夠使鍛件達到62-66 HRC的硬度，具有了高耐磨性，強疲勞抗力以及較小的缺口敏感性的特點。


  以上就是海拓機電為大家講解的有關45號鋼淬火的淬火熱處理工藝的相關內容，如果你有更多優(yōu)秀的文章可以一起分享給大家哦。
